浮法玻璃的應(yīng)用非常廣泛，其中尤以平板玻璃的用途最為廣泛，像鋼化玻璃、絲印玻璃等都是浮法玻璃的加工產(chǎn)品。那么浮法玻璃又是如何而來(lái)的呢？生產(chǎn)浮法玻璃的主要原料有哪些呢？

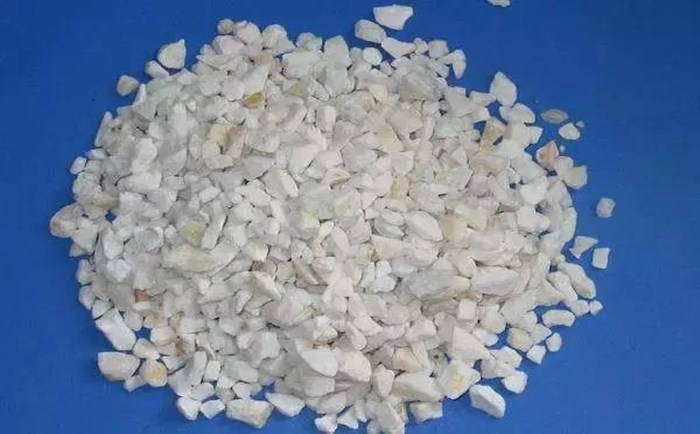

一、硅質(zhì)原料

硅質(zhì)原料是浮法玻璃生產(chǎn)中的主要原料，消耗量最大，在配合料中占比 60%以上，主要引入玻璃成分中的 SiO，硅質(zhì)原料的質(zhì)量對(duì)玻璃產(chǎn)品的質(zhì)量有決定性的影響。砂巖是石英砂在地質(zhì)變化的高壓作用下，由膠結(jié)物膠結(jié)而成，屬于沉積巖。密度 2.5～2.65g/cm3，莫氏硬度為 7。砂巖在自然界中分布廣泛，加工之后可用于玻璃熔制，含鐵較多的砂巖多呈淡紅色，而優(yōu)質(zhì)的砂巖則呈白色或淡青色。

二、白云石

白云石料約占配合料總量的 15%，它是由 CaCO和 MgCO組成的復(fù)鹽，用來(lái)引入玻璃成分中的 CaO 和 MgO。白云石密度 2.8～2.85 g/cm3,莫氏硬度 3.5～4，多呈藍(lán)白色、淺灰色和黑灰色。

三、石灰石

石灰石約占配合料總量的4%，有效成分為CaCO，用來(lái)引入玻璃成分中的 CaO。石灰石的密度為 2.7g/cm3，莫氏硬度為3，其外觀顏色受氧化鐵含量高低的影響，多呈灰色、淡黃色和淡紅色。

CaO 的主要作用是增加玻璃的化學(xué)穩(wěn)定性和機(jī)械強(qiáng)度。含量過(guò)高會(huì)使玻璃易于析晶，因此，要求玻璃中CaO含量小于12%。處于高溫區(qū)，CaO 會(huì)降低玻璃液粘度，加速玻璃的熔化和澄清，但在低溫區(qū)，粘度又會(huì)快速增大，不利于玻璃成形操作。

四、碎玻璃

碎玻璃是一種寶貴的資源，世界諸多發(fā)達(dá)國(guó)家都十分重視碎玻璃的回收利用。把碎玻璃摻入配合料中使用，是碎玻璃回收利用的傳統(tǒng)方法。碎玻璃中含有約70%無(wú)定形的SiO和AlO，具有潛在的活性。配合料中加入適量的碎玻璃，在工藝上可以降低配合料熔化溫度、提高玻璃熔化效率，同時(shí)還節(jié)省玻璃原料和燃料的用量，減少?gòu)U氣排放量，延長(zhǎng)熔窯使用壽命等。

相關(guān)閱讀：玻璃的原材料是什么?
